Газоснабжение котельных установок

Газоснабжение котельных установок производится путем подачи природного газа к потребителям от места добычи по магистральным газопроводам. Газопроводы от магистральных газопроводов и газораспределительных станций (ГРС) до потребителей разделяются на распределительные вводы и внутризаводские газопроводы, в том числе газопроводы к котельным установкам. Распределительные газопроводы служат для подачи газа к вводам его на отдельные предприятия или к группам зданий. Вводами называются газопроводы, соединяющие распределительные газопроводы с газопроводами, расположенными на территории предприятий и котельных установок.

По давлению газа газопроводы разделяются на газопроводы низкого давления - до 0,005 МПа; среднего давления - от 0,005 до 0,3 МПа; высокого давления - от 0,3 до 1,2 МПа.

Очищенный от механических примесей, одорированный и редуцированный до давления 0,6-1,2 МПа газ от ГРС по распределительным газопроводам направляется в местные гэзорегулировочные пункты (ГРП) или газорегуляторные установки (ГРУ) предприятий или котельных установок, в которых давление газа снижается и поддерживается постоянным в пределах от 0,005 до 0,3 МПа.К устройству газовых сетей предъявляются требования, регламентированные Правилами безопасности в газовом хозяйстве.

Газоснабжение котельных установок представлено в основном надземные газопроводами. Они могут прокладываться по наружным стенам зданий и по отдельно стоящим колоннам при соблюдении правил пожарной безопасности. ГРП или ГРУ должны находиться вблизи от основного потребителя газа. Для уменьшения шума от редуцирования газа ГРП и ГРУ размещаются обычно в отдельном помещении. Помещение ГРП и ГРУ оборудуется устройствами вентиляции, отопления и освещения. Освещение должно быть выполнено во взрывозащитном исполнении. Температура в помещении ГРП и ГРУ должна быть не ниже +5°С.

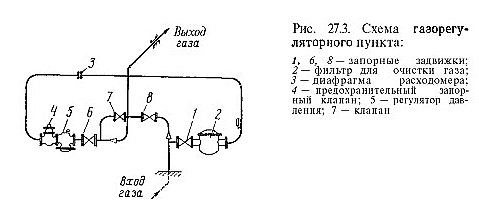

На рис. 27.3 показана схема ГРП, расположенного в отдельном помещении. Пропускная способность ГРП определяется производительностью регуляторов давления. На ГРП устанавливают предохранительный запорный клапан, регулятор давления, фильтр волосяной, диафрагмы для учета расхода газа, измерительные приборы, запорную арматуру газопроводов.

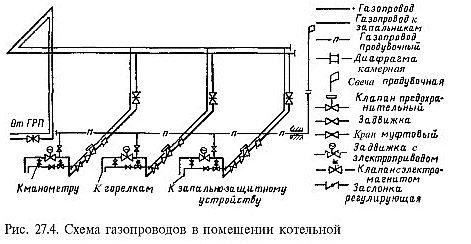

На рис. 27.4 показано газоснабжение котельных установок. Газопроводы к котлам прокладывают в виде тупиковых ответвлений от магистрали. Для быстрого прекращения подачи газа на газопроводе применяют отключающее устройство с электроприводом. Газопроводы снабжаются свечой, отводящей газ при продувке газопроводов в атмосферу.

В случаях использования для котлов доменного и коксового газа система газоснабжение котельных установок принципиально не отличается от описанной выше. Для котельных установок промышленных предприятий, получающих очищенный доменный или коксовый газ от общего заводского газопровода, должен быть предусмотрен индивидуальный ГРП, в котором осуществляются дросселирование и поддержание постоянного давления газа.
