Гарнитура котлов
Устройства, предназначенные для обслуживания котла и защиты обмуровки от разрушения при взрыве - гарнитура котлов. В соответствии с правилами Госгортехнадзора паровой и водогрейный котел должен иметь топочные дверцы, лазы для осмотра топки и газоходов при ремонте и гляделки для осмотра топки во время ее работы, а также взрывные предохранительные клапаны.
Взрывные предохранительные клапаны для защиты обмуровки от разрушения устанавливаются па парогенераторах и водогрейных котлах, имеющих камерные топки и шахтные топки для сжигания торфа, опилок, стружек и других мелких производственных отходов. Клапаны устанавливаются в обмуровке топки, последнего газохода агрегата, экономайзера и золоуловителя. Допускается не устанавливать взрывные клапаны в обмуровке котлов, имеющих один ход продуктов сгорания, а также в газоходах перед дымососами.
Для парогенераторов производительностью менее 10 т/ч число, размещение и размеры предохранительных взрывных клапанов выбираются проектной организацией. Обычно выбирают площадь взрывных клапанов для указанных парогенераторов из расчета 250 см2 площади взрывного клапана на 1 м2 объема топки или газоходов котла.
Для парогенераторов производительностью от 10 до 60 т/ч в верхней части обмуровки над топкой устанавливаются взрывные клапаны площадью не менее 0,2 м2. Два предохранительных клапана или более с общим сечением не менее 0,4 м2 устанавливаются на последнем газоходе парогенератора, газоходе водяного экономайзера и газоходе золоуловителя. Клапаны должны быть установлены в таких местах, чтобы при их срабатывании было исключено травмирование обслуживающего персонала.

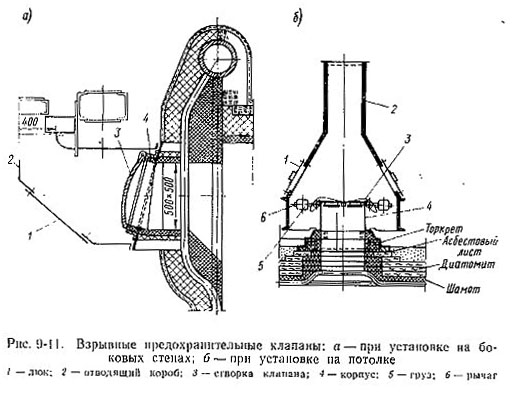

Конструкция предохранительных взрывных клапанов показана на рис. 9-11.
В случае взрыва в топке или газоходах агрегата в них повышается давление, под действием которого открываются створки клапана. Это предохраняет обмуровку от разрушения. Створки клапана после снижения давления в газоходе под действием собственного веса или веса груза снова закрываются. На паровых и водогрейных котлах, работающих под наддувом, взрывные предохранительные клапаны не устанавливаются.
Лазы в обмуровке предназначены для производства ремонтных работ при остановке парогенератора. Лазы бывают прямоугольной или круглой формы.
На рис. 9-12 показана гарнитура котлов - одна из конструкций прямоугольного лаза. Прямоугольный лаз должен иметь размеры не менее 350x450 мм, а круглый - иметь диаметр не менее 450 мм. Гляделки обычно выполняются диаметром от 70 до 100 мм. В парогенераторах и водогрейных котлах, работающих под наддувом, уплотнение лазов и гляделок осуществляется воздухом, имеющим давление, большее, чем в топке или газоходах. Лазы и лючки должны иметь хорошее уплотнение и надежные запоры во избежание самопроизвольного открывания.
Гарнитура котлов обычно включает в себя шиберы (клапаны), устанавливаемые по газовому или воздушному тракту для регулирования расхода продуктов сгорания или воздуха, и затворы бункеров, предназначенные для удаления шлака и провала.

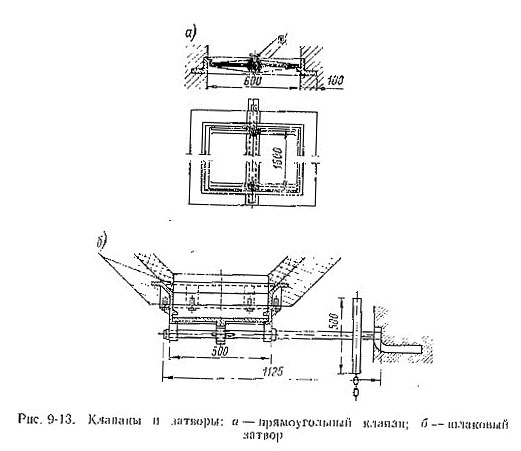

На рис. 9-13, а показана гарнитура котлов - клапан прямоугольной формы, предназначенный для регулирования расхода продуктов сгорания или воздуха, а также для отключения отдельных участков газовоздушного тракта. Клапаны должны быть хорошо уплотнены и иметь фиксаторы положения открытия.
На рис. 9-13, б показан одни из вариантов шлакового затвора. Управление затвором должно производиться с расстояния во избежание травмирования персонала при удалении шлака.
