Фундаменты и каркасы котлов

Фундаменты воспринимают массу парогенератора или водогрейного котла, его обмуровки, каркаса и передают ее на грунт. Опорная площадь фундамента определяется из условия допустимого давления па основание и зависит от характера грунта. Фундаменты парогенератора или водогрейного котла обычно не связываются с фундаментом здания, чтобы каждый из них имел независимую осадку. Глубина закладки фундамента выбирается с таким расчетом, чтобы обеспечить его устойчивость и минимальную осадку.

Фундаменты по высоте могут быть различными. Для парогенераторов горизонтальной ориентации фундаменты чаще всего доводят до уровня земли. Для парогенераторов вертикальной ориентации - чаще всего до уровня второго этажа (площадка обслуживания). Выступающая из земли до второго этажа часть фундамента выполняется в виде рампой железобетонной конструкции. Под парогенератором размещают тягодутьевые устройства, газоходы и систему шлакозолоудалепня.

Каркасом называют металлическую конструкцию, предназначенную для поддержания барабана и трубной системы с водой, а иногда и обмуровки парогенератора и для передачи их массы на фундамент. В настоящее время чаще всего применяют опорные (несущие) н обвязочные каркасы. Парогенераторы и водогрейные котлы малой мощности обычно имеют обвязочные каркасы, служащие для укрепления обмуровки, гарнитуры и других деталей. Масса металлической части парового или водогрейного котла через специальные стойки или рамы, а также обмуровки передается непосредственно на фундамент.

Парогенераторы вертикальной ориентации большой мощности обычно имеют несущий каркас, разделенный на несколько частей, относящихся к топке, конвективной поверхности нагрева, хвостовым поверхностям нагрева. Каждая из частей представляет собой металлическую конструкцию, опирающуюся на фундамент и жестко связанную с другими частями.

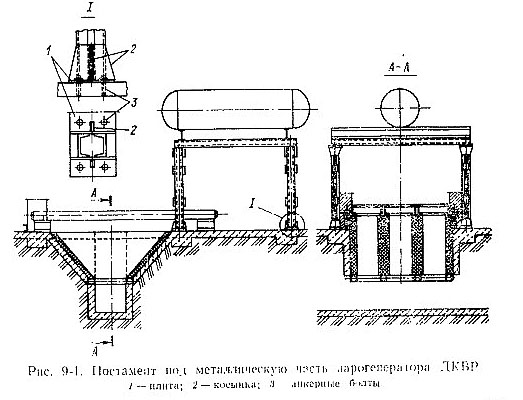

На рис. 9-1 показан постамент под металлическую часть парогенератора типа ДКВР. Коллекторы боковых экранов опираются на раму, установленную на фундаменте. Нижний барабан опирается на раму, установленную на металлических колоннах, через башмаки которых (узел I на рис. 9-1) нагрузка передается па фундаменты. Слоевая топка и шлаковый бункер имеют свою раму, опирающуюся на фундаменты. Башмак колонны состоит из стальной плиты с отверстиями под анкерные болты и косынок, приваренных к концу колонны. Анкерные болты после выверки каркаса заливаются в фундаменте цементом.

При тепловом расширении верхний барабан парогенератора перемещается вверх и по горизонтали, от фронта вдоль своей оси. Боковые коллекторы и нижний барабан могут перемещаться только в горизонтальном направлении.

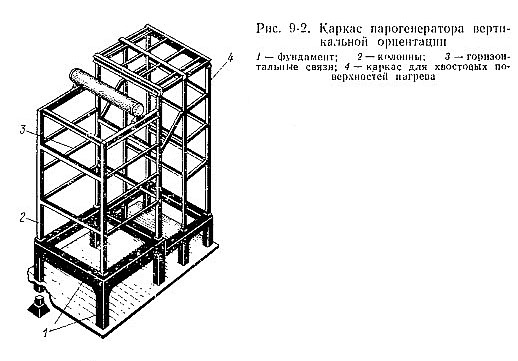

На рис. 9-2 показаны несущие каркасы парогенератора вертикальной ориентации. Каркасы состоят из колонн, установленных на фундаменте. Колонны связаны между собой системой горизонтальных балок и ферм. Стойки каркаса, горизонтальные несущие и обвязочные балки выполняют из двойных швеллеров и двутавров, связанных накладками из полосового и листового железа.

Несущие элементы каркаса (колонны, балки) во избежание нагрева располагают снаружи обмуровки. Основную нагрузку на каркас даст барабан н подвешенная на нем система трубэкранов и конвективной поверхности нагрева. Соответственно эта часть каркаса выполняется для усиления с дополнительными колоннами.

Колонны каркаса передают на фундамент значительные сосредоточенные нагрузки. Для снижения давлений на фундамент несущие колонны снабжают башмаками (см. узел / на рис. 9-1). Основные элементы каркаса изготовляют из Ст. 3, а вспомогательные (косынки, планки и т. д.) - из Ст. 0.

Водогрейные котлы KB-ГМ и KB-ТС запроектированы без несущего каркаса. Нагрузка от котла передается на нижние продольные камеры, имеющие опоры. Опоры, расположенные на стыке топочной камеры и конвективной поверхности нагрева, выполнены неподвижными. В башмаках подвижных опор предусмотрены овальные отверстия, обеспечивающие перемещение котла вследствие теплового расширения. Опоры котла устанавливаются на закладные листы фундамента и крепятся болтовыми соединениями.

На каркасе парового или водогрейного котла устанавливаются лестницы и площадки, необходимые для обслуживания агрегата. В соответствии с действующими правилами Госгортехнадзора лестницы и площадки должны изготовляться из несгораемых материалов и обеспечивать удобный доступ к арматуре, контрольно-измерительным приборам, регулирующим и продувочным устройствам и другим элементам, требующим систематического обслуживания.

Площадки и лестницы изготовляют из листовой рифленой или полосовой стали с ячейкой 30x30 мм. Площадки состоят из металлических рам, опирающихся на каркас через укосины. Площадки должны иметь ширину для свободного прохода 600-800 мм. Лестницы устраивают шириной не менее 600 мм с углом наклона не более 50° при высоте лестницы, превышающей 1500 мм. Верхняя часть обмуровки, площадки и лестницы снабжаются перилами высотой не менее 1000 мм и сплошной обшивкой по низу стальным листом высотой 100 мм.
