Для получения насыщенного пара в небольших количествах с давлением 0,9 МПа в настоящее время применяются два типа паровых котлов: вертикально-цилиндрические М3К и вертикально-водотрубные, выпускаемые Таганрогским заводом «Красный котельщик». Оба типа парогенераторов разработаны в ЦКТИ имени И. И. Ползунова.

Вертикально-цилиндрические паровые котлы производительностью до 1 т/ч выпускаются двух типоразмеров: производительностью 0,4 и 1,0 т/ч при сжигании газа и мазута.

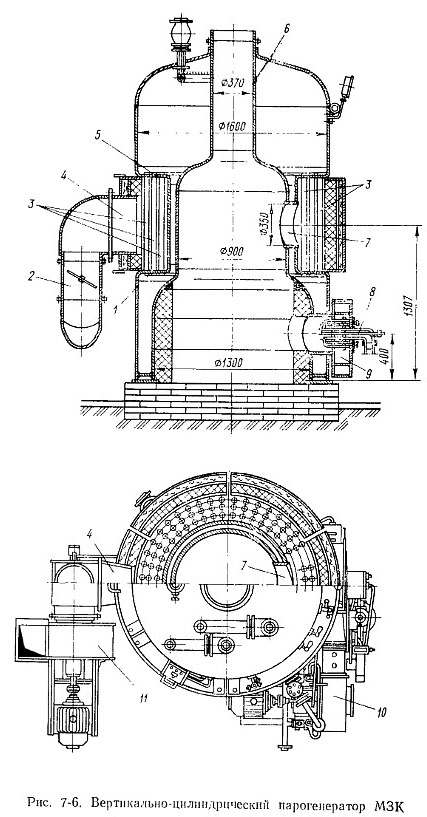

На рис. 7-6 показаны вертикально-цилиндрические паровые котлы производительностью до 1 т/ч МЗК, предназначенный для сжигания газа. Паровые котлы производительностью до 1 т/ч состоят из двух вертикально расположенных концентриче­ских обечаек 1 и 6. Межкольцевое пространство обечаек имеет две горизонтальные перегородки 5, в которые вварено три ряда вертикальных труб 3 с наружным диаметром 51 мм и длиной 850 мм. Топочная камера парогенератора имеет цилиндрическую форму и футерована огнеупорным кирпичом. С фронта парогенератора установлена газовая горелка 8 с закручивателем воздушного потока 9 и вентилятором 10. Продукты сгорания из топочной камеры поднимаются вверх и через окно 7 поступают в межкольцевое пространство, омывая трубы 3. Омывание труб продуктами сгорания поперечное. Удаление продуктов сгорания осуществляется через окно 4 и патрубок 2 дымососом 11 в ды­мовую трубу.

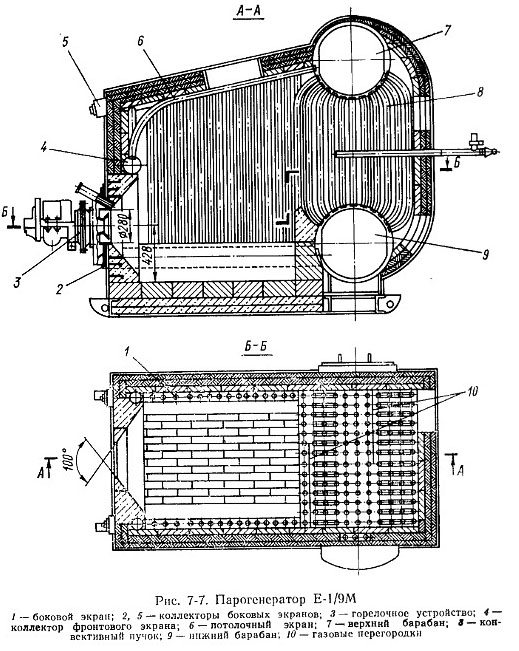

На рис. 7-7 показан вертикально-водотрубный парогенератор Е-1/9М, предназначенный для выработки насыщенного пара с производительностью 1 т/ч и давлением 0,9 МПа при сжигании жидкого топлива. Паровые котлы Е этого типа выпускаются также для сжигания газа и твердого топлива. Топочная камера парогенератора полностью экранирована. Особенностью парогенератора является отсутствие необогреваемых опускных труб. Даже коллектор потолочно-фронтового экрана расположен в топочной камере.

Конвективная поверхность нагрева парогенератора состоит из двух пучков, имеющих коридорное расположение труб. Продукты сгорания разворачиваются в горизонтальной плоскости при поперечном омывании ими труб конвективной поверхности нагрева. Верхний и нижний барабаны расположены перпендикулярно продольной оси парогенератора. Обмуровка парогенератора облегченная с металлической обшивкой.

Паровые котлы производительностью до 1 т/ч оборудованы одной ротационной форсункой, предназначенной для сжигания мазута марок 40 и 100, а кроме того, снабжены автоматическим регулятором уровня воды и ав­томатикой безопасности. Удаление продуктов сгорания осуществляется дымососом, поставляемым комплектно с парогенератором.

Паровые котлы производительностью до 1 т/ч поставляются заводом-изготовителем в собранном виде, допускающем их транспортировку на двухосном прицепе. Температура продуктов сгорания за котлом составляет 320 °С при коэффициенте избытка воздуха 1,3 и работе парогенератора с номинальной нагрузкой.
